Caso studio · Hardware IoT · Sviluppo prodotto

Dalla scheda al prodotto: un data logger industriale portatile

La maggior parte delle startup hardware si scontra con lo stesso ostacolo: l'elettronica funziona, il firmware gira, ma trasformare una scheda validata in un prodotto producibile e pronto per il mercato è un problema completamente diverso. Questo progetto documenta come si colma quel divario.

Categoria
IoT / hardware embedded
Consegne
CAD dell'involucro, distinta della minuteria, prototipo
Servizi utilizzati
Progettazione meccanica · Prototipazione rapida

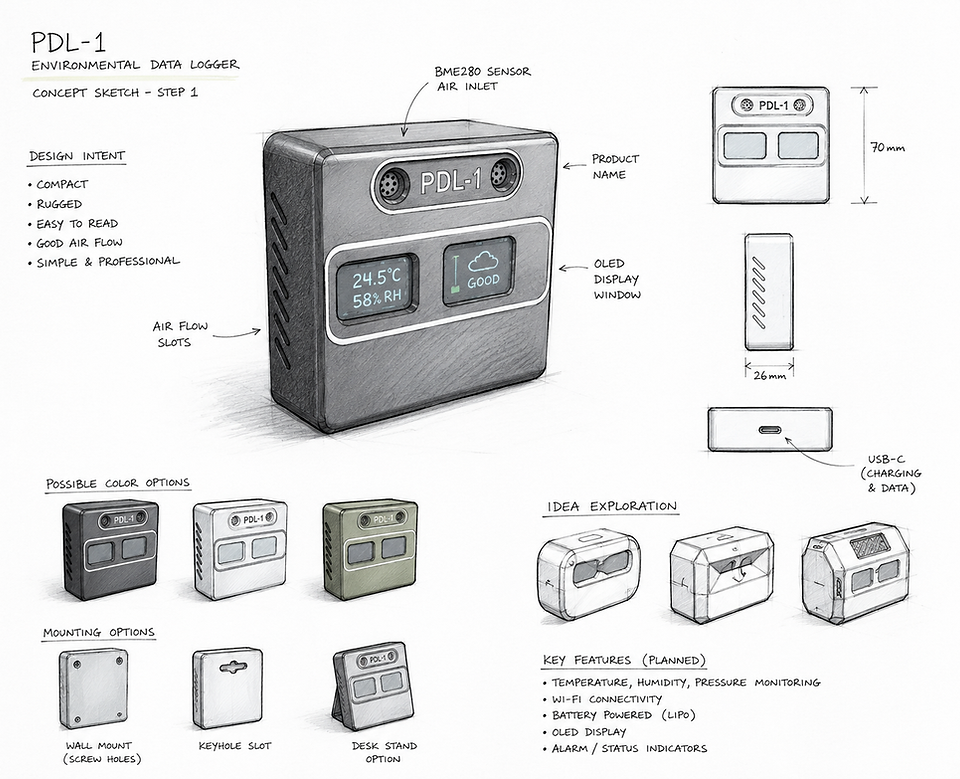

Disegno concettuale del data logger ambientale portatile PDL-1
Disegno concettuale del PDL-1.

L'elettronica è la parte facile

A livello di circuito, il monitoraggio ambientale è un problema risolto. Sensori BME280, microcontrollori ESP32, circuiti di ricarica LiPo: i componenti esistono, costano poco e funzionano. Il difficile è tutto ciò che viene dopo: come racchiudere quei componenti in qualcosa che una persona possa tenere in mano, una fabbrica possa assemblare e una filiera possa riprodurre in serie?

Il progetto PDL-1 è nato per rispondere a questa domanda dall'inizio alla fine. I vincoli erano volutamente stretti: un logger IoT a batteria che misura temperatura, umidità e pressione, con moduli commerciali, un involucro compatto in due parti e un prototipo funzionante da consegnare a un produttore come punto di partenza per gli stampi.

“La vera sfida non era far stare tre schede in un guscio. Era dare a ogni scheda la propria altezza dei distanziali, il proprio spazio e il proprio punto di accesso, senza trasformare l'involucro in un labirinto.”

Definire cosa va dentro prima di progettare il fuori

Prima di disegnare qualsiasi geometria andava fissata l'architettura interna. La scelta dei componenti vincola direttamente la geometria dell'involucro: una decisione presa nella distinta base si ritrova tre settimane dopo come spessore di parete, zona di rispetto o tolleranza di un incastro.

È stata scelta la Feather ESP32-S3 perché il circuito di ricarica integrato elimina la necessità di una scheda separata per l'alimentazione: una scheda in meno, circa 4 mm di altezza interna in meno e un cablaggio più semplice. Sono decisioni che contano solo quando si progetta un involucro attorno a esse.

Specifiche hardware: componenti scelti

Controller principaleAdafruit Feather ESP32-S3
Sensore ambientaleBME280temperatura · umidità · pressione
DisplayModulo OLED da 1,3"
Indicatore di caricaMAX17048
BatteriaLiPo da 2000 mAh
Obiettivo per l'involucroFDM in due partiassemblaggio a incastro

Inserti in ottone e una membrana di compensazione della pressione

Il coperchio non si limita a chiudere l'involucro: porta la minuteria che tiene insieme tutto l'assieme e gestisce la tenuta per il sensore. Quattro inserti filettati in ottone vengono inseriti a caldo nel coperchio per ricevere le viti di assemblaggio, e l'involucro integra una membrana che permette al sensore interno (BME280) di leggere la vera pressione ambientale senza esporre l'elettronica a umidità o polvere.

Questo unico conflitto tra esposizione del sensore e protezione dei componenti ha guidato la maggior parte delle decisioni meccaniche successive.

Vista esterna del coperchio stampato in 3D del logger ambientale PDL-1, progettato e realizzato da IMECA3D
Coperchio, vista esterna.
Vista interna del coperchio stampato in 3D del logger ambientale PDL-1, con le torrette per gli inserti e la finestra della membrana
Coperchio, vista interna.

Distinta della minuteria

ComponenteCodiceFunzione
Inserti filettati071M3Inseriti a caldo nel coperchio; ricevono le viti tra corpo e coperchio
Membrana di compensazionePE30509Equalizza la pressione verso il sensore interno e protegge da polvere e umidità
Viti corpo-coperchio1154257 — M3 × 4Fissano il coperchio al corpo tramite gli inserti 071M3
Viti di fissaggio delle schede200075 — M2,2 × 12Fissano tutte le schede ai distanziali all'interno del corpo

Progettare la plastica attorno allo stack

Definita la strategia di tenuta del coperchio, il corpo è stato sviluppato attorno alle reali altezze dei distanziali e ai percorsi dei cavi richiesti dalla disposizione delle schede. Ogni colonnina del corpo ha un compito preciso: alcune portano le torrette per le viti M2,2 delle schede, altre sono solo distanziali strutturali, altre ancora fanno anche da guida durante l'assemblaggio.

L'apertura arrotondata sulla parete laterale è allineata al connettore USB-C della scheda principale, e il profilo esterno del corpo porta le quattro torrette d'angolo che ricevono le viti dal coperchio.

Render CAD del data logger PDL-1 assemblato con le due finestre del display, le membrane e l'apertura USB-C sulla parete laterale
Assieme finale, render CAD.

Le scelte che hanno definito il prodotto

Ogni progetto meccanico è una mediazione tra vincoli in competizione. Ecco le decisioni che hanno inciso di più su questo involucro:

Tre schede separate o una sola scheda integrata

ProOgni scheda può essere sviluppata, acquistata e revisionata in modo indipendente: meno rischi nella prima fase di validazione.

ControServono tre diverse altezze dei distanziali e più volume interno rispetto a una scheda unica.

Inserti in ottone o viti autofilettanti nella plastica

ProResistono a ripetuti montaggi e smontaggi senza spanarsi, con la stessa forza di serraggio ogni volta.

ControAggiungono un passaggio di inserimento a caldo e un costo unitario più alto rispetto alle viti autofilettanti.

Finestra dedicata con membrana o semplice sfiato aperto

ProIl sensore legge la vera pressione ambientale mentre umidità e polvere restano lontane dalla scheda.

ControAggiunge un componente e una superficie di tenuta che richiede una tolleranza dimensionale più stretta.

Viti M2,2 per le schede o fissaggio a scatto

ProOgni scheda si può smontare da sola senza spostare le altre.

ControPiù viti e più passaggi di assemblaggio rispetto a un fissaggio a clip.

Un involucro multi-scheda, stagno e ispezionabile

Il progetto PDL-1 ha prodotto un pacchetto meccanico completo costruito attorno a un vero stack di più schede: un corpo con distanziali dimensionati singolarmente e percorsi per i cavi, e un coperchio che unisce torrette strutturali per le viti a una finestra dedicata e a tenuta per il sensore di pressione.

Le consegne finali comprendevano i modelli CAD completi di corpo e coperchio, una distinta della minuteria con i codici di inserti, membrana e viti, e una struttura pronta per passare alla produzione del prototipo.

Vista esplosa dell'involucro PDL-1 con vano sensori, vano batteria e gruppo coperchio
Vista esplosa dell'assieme finale.
Pezzi del PDL-1 stampati in 3D in bianco: il coperchio visto da fuori e da dentro, e il corpo dell'involucro con i suoi distanziali
Coperchio e corpo stampati in 3D.

Dal dispositivo alla dashboard

Per valutare il concept PDL-1 è stata sviluppata un'interfaccia di monitoraggio prototipo che visualizza i dati ambientali raccolti dal dispositivo. La piattaforma mostra come temperatura, umidità, pressione atmosferica, stato della batteria e allarmi possono essere presentati in un'unica dashboard.

Comprende grafici storici, monitoraggio dello stato dei dispositivi, generazione di report e una mappa per individuare i dispositivi attivi e quelli offline. L'interfaccia è stata sviluppata come proof of concept per validare l'esperienza d'uso e l'architettura di un sistema di monitoraggio ambientale connesso.

Provala qui sotto: seleziona un dispositivo sulla mappa, cambia le soglie di allarme, confronta due stanze nel grafico, conferma un allarme o esporta i dati. Le letture sono simulate nel tuo browser: non viene mostrato nessun dato reale. La demo è in inglese.

Demo interattiva della dashboard di monitoraggio PDL-1. Letture simulate: 4 dispositivi, una lettura ogni 10 minuti negli ultimi 7 giorni.
